Pengertian dan Cara Kerja Encoder

Pengertian dan Cara Kerja Encoder – Jika kamu mencari informasi mengenai, apa itu Decoder? Tentunya, kamu akan kebingungan, karena akan ditemukan juga pengertian berbeda seperti Encoder.

Karena kebanyakan web hanya fokus kepada satu topik mengenai Encoder. Nah disini kami akan membahas mengenai pengertian Encoder baik secara umum dan khusus.

Pengertian Encoder

Berikut ini pengertian Encoder secara umum dan menurut dalam Logika Digital.

1. Encorder secara Umum

Secara umum, Pengertian Encoder adalah sebuah peralatan yang digunakan untuk mempersingkat jalur input yang awal berjumlah banyak menjadi output dengan jumlah yang lebih sedikit.

Atau juga bisa, Encoder adalah sebuah perangkat atau proses yang mengubah data dari satu format ke format lainnya.

Dalam pengindraan posisi, sebuah Encoder adalah perangkat yang dapat digunakan untuk mendeteksi dan mengubah gerakan mekanis menjadi sinyal outpot berkode analog atau digital.

Lebih khusus lagi,  Encoder dapat dugunakan untuk mengukur posisi, kecepatan sementara, akselerasi dan arah yang dapat diturunkan dari posisi antar linier atau gerakan putar.

Fungsi dari Encoder yang berbeda berasal dari berbagai prinsip fisik operasi, output, protokol komunikasi, dll.

Baca Juga :

2. Encorder dalam Logika Digital

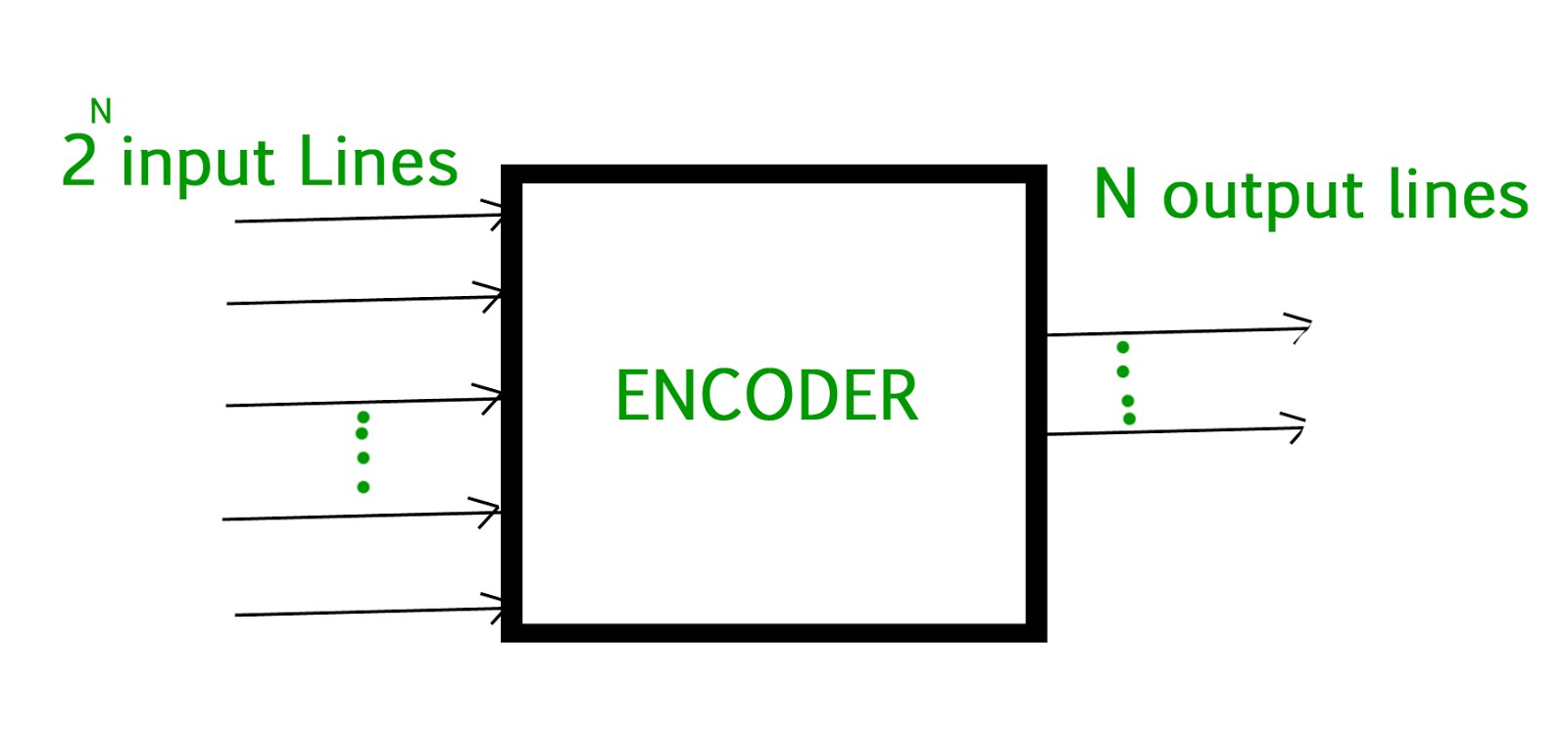

Encoder adalah rangkaian kombinasional yang mana merupakan operasi kebalikan dari Decoder. Encoder memiliki maksimum 2n jalur input dimana n adalah jalur output.

Karena mengkode informasi dari input 2n menjadi kode n-bit. Encoder akan menghasilkan kode biner yang setara dengan input yang mana adalah Aktif Tinggi .

Oleh karena itu, encoder mengkodekan 2n jalur input dengan ā€˜nā€™ bit.

Pengertian dan Cara Kerja Encoder

Untuk encoder sederhana, dapat diasumsikan bahwa hanya satu jalur input yang aktif pada satu waktu. Sebagai contoh, mari simak enkoder Oktal ke Biner.

Seperti yang ditunjukkan pada gambar dibawah ini, oktal ke biner encoder adalah jenis encoder 8 jalur input dan dihasilkan 3 jalur output.

Pengertian dan Cara Kerja Encoder

Cara Kerja Encoder

Cara kerja Encoder sendiri adalah menggunakan berbagai jenis teknologi untuk menghasilkan sinyal. Termasuk : mekanik, magnetik, resistif dan optik (ini yang paling umum). Dalam pengindraan optik, Encoder memberikan umpan balik berdasarkan gangguan cahaya.

Pengertian dan Cara Kerja Encoder

Gambar diatas menguraikan, bagaimana sebuah konstruksi dasar dari Incremental Rotary Encoder menggunakan teknologi optik. Sinar cahaya yang dipancarkan dari LED melewati Code Disk yang berbentuk dengan garis-garis buram (seperti jari-jari pada roda sepeda).

Saat poros Encoder berputar, sinar cahaya dari LED terputus oleh garis-garis buram pada Code Disk sebelum diambil oleh Fotodetektor Assembly.

Ini akan menghasilkan sinyal pulsa dengan : Menyala = on, tidak menyala = off. Sinyal selanjutnya akan dikirim ke counter atau pengontrol, yang kemudian akan mengirim sinyal untuk menghasilkan fungsi yang diinginkan.

Baca Juga :

Pentingnya Sebuah Encoder

Seperti yang telah dijelaskan encoder adalah perangkat yang dapat mengubah gerakan menjadi sinyal listrik yang dapat dibaca oleh beberapa jenis perangkat kontrol dalam sistem kontrol gerak, seperti counter atau PLC.

Encoder adalah peralatan yang dapat mengirimkan sinyal umpan balik yang dapat digunakan untuk menentukan posisi, jumlah, kecepatan maupun arah.

Perangkat kontrol dapat menggunakan informasi ini untuk mengirim perintah untuk fungsi tertentu. Sebagai contoh :

  1. Dalam aplikasi peralatan pemotong otomatis, sebuah encoder dengan roda pengukur dapat memberi tahu perangkat kontrol berapa banyak bahan yang telah diumpankan. Sehing
  2. ga perangkat kontrol tahu kapan harus memotong.
  3. Dalam sistem aplikasi label servo presisi, sinyal encoder digunakan oleh PLC untuk mengontrol waktu dan kecepatan rotasinya.
  4. Dalam aplikasi percetakan, umpan balik atau feedback dari encoder mengaktifkan print head untuk membuat tanda pada lokasi tertentu.
  5. Pada sebuah crane, encoder yang dipasang pada poros motor dapat memberikan umpan balik posisi sehingga crane tahu kapan harus mengambil atau melepaskan bebannya.
  6. Dan masih banyak lagi, seperti pada penggunaan encoder pada observatorium, rel kereta api, tangga berjalan, dll.

Contoh Encoder beserta Fungsinya

froye.blogspot.com

Berikut ini contoh Encoder dan penerapan Encoder dalam kegiatan sehari-hari, beserta fungsi-fungsinya :

1. Media

  1. Software untuk encoding audio, video, teks ke dalam format standar:
  2. Kompresor yang mengkodekan data (misalnya, audio atau video atau gambar) ke dalam bentuk yang lebih kecil.
  3. Encoder audio yang mengkonversi audio analog ke sinyal audio digital
  4. Video encoder mengkonversi video analog ke sinyal video digital
  5. Encoder email yang mengamankan alamat email
  6. Encoder phtml mempertahankan kode script logika dalam format yang aman yang transparan untuk pengunjung di situs web.
  7. Sebuah multiplexer yang menggabungkan beberapa input menjadi satu output

2. Mempermudah suatu Pekerjaan

  1. Data Entry Encoder yang dapat memasukkan data dari survei telepon dalam format kode ke dalam database.
  2. Data Entry Encoder yang dapat memasukkan jumlah pembayaran dari dokumen tender hukum dari lembaga keuangan ke dalam database.
  3. Encoder manual yang dapat secara manual memindai kode tag pada bagasi yang tidak terjawab oleh sistem otomatis.

3. Software Encoding Medis

EncoderPro pencarian ICD-9-CM, CPT, dan HCPCS Tingkat II kode medis, untuk meningkatkan akurasi dan memungkinkan kemudahan dalam audit kepatuhan.

4. Transduser

Transduser (seperti encoders optik atau magnet) yang dapat merasakan posisi atau orientasi untuk digunakan sebagai referensi atau feedback yang aktif untuk mengontrol posisi, seperti

  • Rotary encoder mengkonversi posisi rotary ke analog (misalnya, quadrature analog) atau digital (misalnya, quadrature digital, 32-bit paralel, atau USB) sinyal elektronik.
  • Encoder linier untuk mengkonversi posisi linear ke sinyal elektronik.

Encoders dapat bernilai mutlak atau incremental. Sinyal dari encoder yang mutlak tidak memberikan posisi yang ambigu karena tidak  memerlukan informasi tentangposisi sebelumnya.

Sedangkan, sinyal dari encoder inkremental adalah sebuah siklus, sehingga bernilai ambigu, dan membutuhkan penghitungan secara siklus untuk mempertahankan posisi absolut dalam suatu rentang perjalanan.

Keduanya dapat memberikan akurasi yang sama, tetapi encoder mutlak lebih kuat untuk gangguan dalam sinyal transduser.

5. Telekomunikasi

Encoder dalam komunikasi jarak jauh adalah sebuah perangkat yang digunakan untuk mengubah sinyal (seperti bitstream) atau data ke dalam kode.

Baca Juga :

6. Sirkuit Elektronik

  1. Sebuah encoder sederhana yang memberikan kode biner ke saluran masukan aktif.
  2. Encoders prioritas, menetapkan prioritas input  (seperti permintaan interupsi) oleh output  kode biner yang mewakili prioritas tertinggi dari input yang aktif.

Demikianlah penjelasan mengenai pengertian dan cara kerja Encoder. Semoga dengan adanya artikel ini dapat menambah wawasan kita. Dan mempermudah dalam pekerjaan yang terkait dengan hal tersebut. Semoga dapat bermanfaat.
